Fireworks MX2004 之Shapes初体验 时间：2004/10/7 18:04:00来源：本站整理作者：蓝点我要评论(0)

估计最近让大家高兴的一个消息无外于是MM公司刚刚推出的“三剑客”MX2004试用版了！想必大家都已经开始试用了吧！这里我们不谈别的，只管来看FWMX2004，呵呵，FWMX2004到底还是真的带给了我们一些让我们心动的东西：更新的软件界面；虚线描边的加入；增强的模糊滤镜--添加了动态模糊、径向模糊等滤镜；完美的双字节支持--对于汉语的支持非常棒了；更加亲和的材质填充展现；增强的位图颜色替换、处理工具；当然还有我们今天要重点谈到的Shapes--好多漂亮的Shapes等我们来使用啊！那么如何来灵活运用这些Shapes呢？今天我们就一起来看看！

　　我们可以发现，在FWMX2004中，涉及到的Shape组有两处。一是工具箱上罗列的形状组，如下图所示：

　　二是浮动面板组的Shapes面板：

　　下面就两处形状的使用方法分别来看一看。

　　一、工具箱上的形状组的使用方法详解

　　（一）基本操作方法

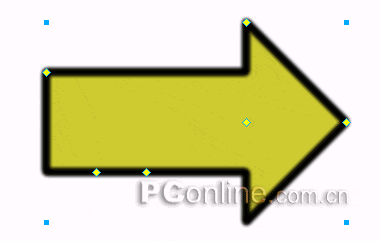

　　1、选取工具箱Shape组的箭头绘制工具，然后在编辑区直接绘制，会出现如下图所示的图形：

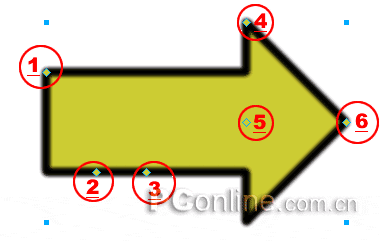

　　2、选中箭头对象，我们除了可以调整它的填充颜色，描边形状外，大家应该可以注意到，在该绘制对象上有六个黄色的菱形标记。如下图所示：

　　3、如果大家对微软的Word软件中的图形工具经常使用的话，相信对这些菱形的图标不会陌生，而且估计你首先想到的就是会用你的鼠标去拖拽它们。呵呵，会有什么效果出现呢？我们依次来看看各个数值标示的调整点的拖拽情况：

　　a、1号点

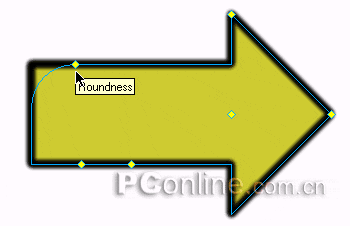

　　当我们选中该调整点的时候，就出现一个黄色背景的提示框：Roundness。圆角数值调整。向箭头的方向拖动鼠标，会发现原来的默认直角会变成圆弧的样式。

　　b、2号点

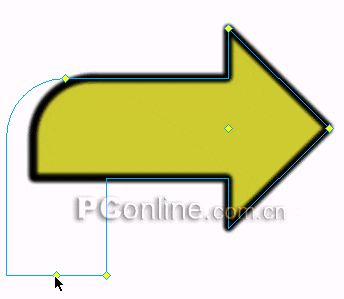

　　当我们选中该点进行调整的时候，不会出现相应的背景提示框。但是奇妙的事情是我们可以向下、向左右方向进行拖拽了（不能向上，也就是说，不能比箭头的现有水平高度还小），形成了弯角箭头，如下图所示：

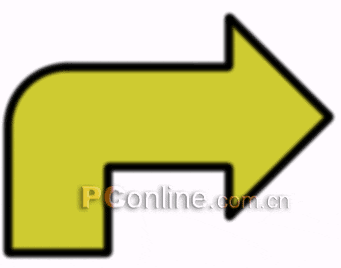

　　拖拽后的效果如下图所示：

　　c、3号点

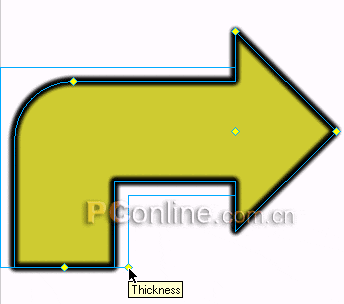

　　当我们选中该点，会出现背景提示框：Thickness。这样，我们知道了该调整点的作用是用来调整箭头的厚度或者说是宽度了。下图调整的前提是已经将箭头变成了弯角箭头，大家可以在没有变成弯角箭头的前提下拖动该点，看看效果如何。

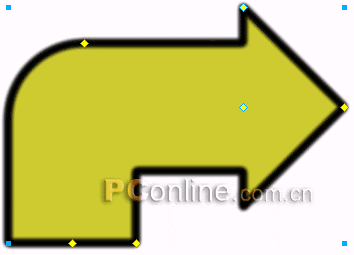

　　拖拽后的效果如下：

　　d、4号点

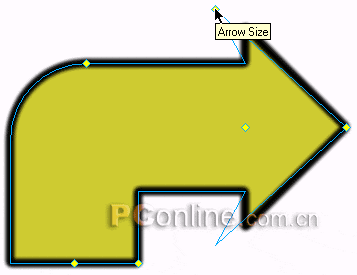

　　选中该点，会出现背景提示框：Arrow Size。可知，该调整点的作用是用来调整箭头的大小的。直接用鼠标拖动，随意调整自己需要的角度大小即可了。调整方式如下图所示：

　　e、5号点

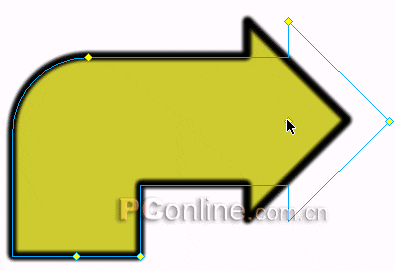

　　选中该点，我们就可以直接向左向右直接拖动鼠标来调整箭头的总体长短了，很实用的，调整方式如下图所示：

　　f、6号点

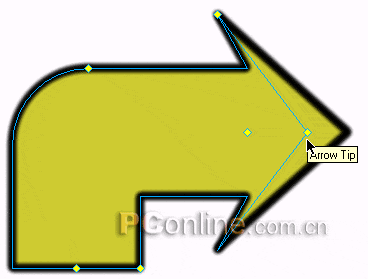

　　选中该点，会出现相应背景提示框：Arrow Tip。直接用鼠标拖动（只能向箭头的左右方向拖动），就可以改变箭头的大小了！请看下图演示：

　　好了，通过我们对上面箭头形状工具的详细介绍，想必大家对FWMX2004的形状工具有了进一步的认识了吧？大家不妨一个一个拿来试试看啊，看看还有什么更新奇的东西！(休息，休息……)

　　（二）个案介绍

　　休息完毕了！呵呵，不知道大家是否已经测试完毕了，接下来，我们一起再来看看工具箱里的其它个别工具的调整技巧，看看我们想的是否一样哈？！

　　1、矩形相关工具介绍。

　　矩形绘制工具从我们使用fw那一天起就一直都在使用，这个不用多讲，和矩形相关的绘制工具在FWMX2004中有所增强：在形状绘制工具里面我们可以发现下图所示的两个图形工具：Beveled Rectangle(斜面矩形)和Chamfer Rectangle（内切面矩形）。这两个工具的使用有些意思，或者说MM公司有些过分的“善解人意”吧！因为换个角度来说这两个工具其实根本上就一种工具，为什么这么说，我们还是亲自画画吧！

　　（１）Beveled Rectangle(斜面矩形)

　　a、首先我们使用Beveled Rectangle(斜面矩形)工具在编辑区进行随意绘制（大家可以看看配合Shift键产生的效果），如下图所示：
