写实：Fireworks中显示器的绘制

时间：2004/10/7 18:04:00来源：本站整理作者：蓝点我要评论(0)

一、显示器的外观

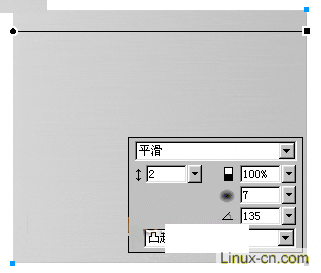

　　新建一个800*600大小的画布，然后用“矩形”工具直接画一个446*384、圆角度为3的圆角矩形。而千万不要画个小矩形后再拉大到所需的大小，否则圆角度将不规则。然后由左#D4D4D4至右#BEBEBE进行线性渐变的填充。并为其添加一个 “内斜角”的特效，如图01。





图01

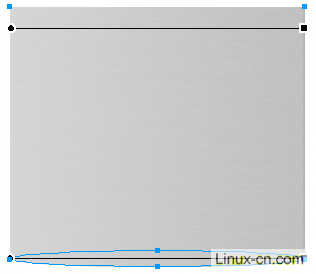

　　用“椭圆形”工具画一个446*25的椭圆形，然后将这两个对象进行水平对齐后，把椭圆形的水平中线与矩形的底线进行重合对齐。如图02。





图02

　　把这两个对象同时选中后使用“修改—组合路径—联合”命令，使其形成一个显示器的外观路径。

二、绘制显示屏

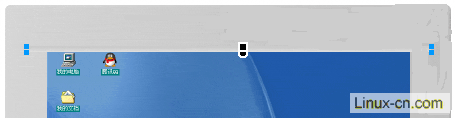

　　为了使这个显示器更加的逼真，我们不妨先回到电脑桌面，然后按下PrintScreenSysRq键，把你当前所用的电脑桌面截取下来，在Firework里按下“粘贴”按钮进行保存。然后把这个桌面的大小改为363*272。接着把桌面和显示器的外观路径进行垂直对齐，并使显示器的外观顶线高出桌面顶线47个像素。如图03。

图03





　　显示器的桌面被确定下来后，也就等于将显示器的显示屏位置也确立了下来。这为接下来绘制显示器的边框带来坐标上的定位。

三、显示器边框

　　用“矩形”工具画一个405*6大小的长条矩形，从#CCCCCC至#E6E6E6进行由上而下的线性填充。使其与显示器外观进行垂直对齐后紧靠在显示屏上端，如图04。





图04

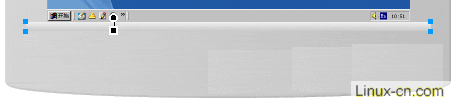

　　用类似的方法，再绘制一个405*9的长条矩形，然后从#FFFFFF至#C7C7C7进行由上而下的线性填充。接着使其与显示器外观进行垂直对齐后紧靠在显示屏下端，如图05。





图05





　　我们再来绘制显示器的左边框。先用“矩形”工具画一条28*286的长条矩形，然后从# D3D3D3至# FFFFFF由左向右进行线性填充。接着用“部分选择”工具将这一矩形右上角边路径节点选中后，用方向键使其向下移动6个像素。同样的，也把右下角的路径节点向上移动9个像素。然后使这个左边框在紧挨着显示屏左边缘的情况下，还要和上、下边框进行对齐。如图06。

图06
 右边框的绘制也大至相同。先画一个28*286的长条矩形后，从# BFBFBF至# FFFFFF由左向右进行线性填充。然后用“部分选择”工具将这一矩形左上角和右下角的两个节点分别向下移动6个和9个像素。然后也要紧靠着显示屏右边缘的情况下进行对齐。如图07。





图07

　　完成上面的所有操作后，我们把所有对象全部选中，然后使用“修改—组合”命令。

四、显示器托架

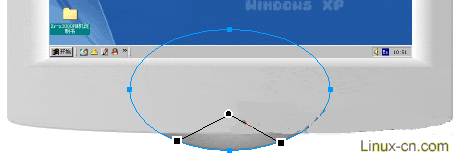

　　接下来我们来画显示器的上托架。先用“椭圆形”工具画一个201*121大小的椭圆形。使其与显示器进行垂直对齐后，采用# C6C6C6至#838383的椭圆形填充和# 757575的1像素柔化描边。然后再为其添加一个5%的木纹纹理。完成后将这一对象通过“修改—排列—移到最后”命令。如图08。

图08

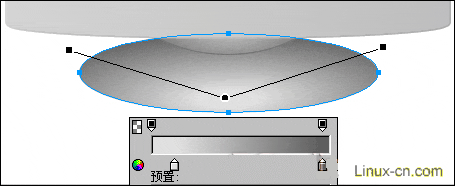

　　画完上托架后再来画下托架。用“椭圆形”工具画一个299*80大小的椭圆。同样要将其与显示器进行垂直对齐，然后采用# E0E0E0至# 5E5E5E的椭圆形填充，并为其添加一个5%的木纹纹理。完成后也通过“修改—排列—移到最后”命令将这一对象移到最后一层。如图09。





图09

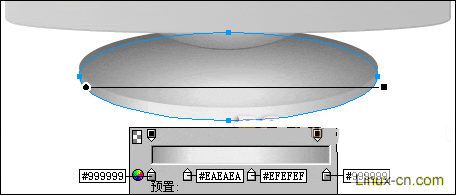

    将这一椭圆进行复制后，把复制品改用线性填充，完成后也移到最后一层，如图10。





图10





　　在托架上还有个垂直指针样的三角凹槽，我们用“矩形”工具画出一个4*9的矩形后，用“部分选择”工具将矩形左下角的一个路径节点选中后删除，然后把右下角的一个节点向左移动2个像素。接着再用#EBEBEB进行实心填充和#999999的1像素柔化描边，并为其增加一个“内斜角”特效。如图11。
