用3DS Max制作螺栓和螺母(图)

您的位置：首页 → 精文荟萃 → 软件资讯 → 用3DS Max制作螺栓和螺母(图)

用3DS Max制作螺栓和螺母(图) 时间：2004/10/7 18:08:00来源：本站整理作者：蓝点我要评论(0)

　在看报时，看到一个有关汽车的广告，可它图面的主题却用了一个螺栓和螺母，标题写着“安全至微，关心至人”。这下我明白了，小小的螺丝帽都可能形成严重的安全隐患，可见厂家对哪怕是细小的部位，也要确保精益求精。原来螺栓和螺母这么重要，敢快把它作出来，与大家共享。

制作螺栓和螺母的操作步骤如下：

1.重新设置系统。

2.在顶视图中创建一个圆柱体Cylinder01造型。参数如图1所示。

图1

3.再在顶视图中创建一个圆柱体Cylinder02造型。参数如图2所示。

图2

4.用布尔运算的Union运算，使两圆柱体合为一体,修改名称为bolt。如图3所示。

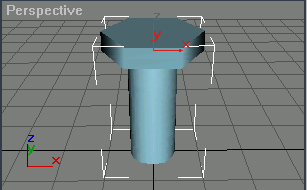

图3

5.给螺栓bolt施加Edit Mesh修改器，调整其节点如图4所示。

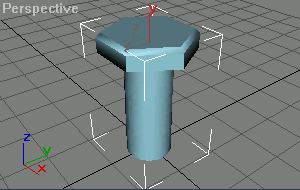

图4

6.在Edit Mesh修改器下，激活Face,选择如图5所示的面。

图5

7.在Surface Properties栏下，单击Auto Smooth按钮，得到如图6所示造型。

图6

8.下面我们来制作螺纹，在顶视图中创建一螺旋线Helix01,其参数如图7所示。

图7

9.在前视图中创建一多边形NGon01,其参数如图8所示。

图8

10.移动NGon01到图9所示的位置。

图9

11.现在放样螺旋线Helix01,确认Helix01处于被选择状态，单击创建命令面板上的Geometry 按钮，选择Compound Objects选项，单击Loft按钮，激活放样命令面板下的Get Path按钮，在视图中单击NGon01完成放样，生成Loft01。

12.设置Skin Parameters下的参数，Shape Steps=0,Path Steps=5,不选Banking,如图10所示。

图10

13.单击修改命令面板Deformations下的Bevel按钮，在弹出的对话框中，在(95,0)处插入一节点，并调整最右端节点到(100,7.5),如图11所示。

图11

14.确认bolt处于被选择状态，激活Boolean按钮，对Loft01进行Subtraction运算，生成如图１２所示螺栓造型。

图12

15.接下来我们制作螺母，在顶视图中创建一个圆柱体Cylinder01造型。参数如图13所示。

图13

16.修改Cylinder01名称为nut,并施加Edit Mesh修改器，调整其节点如图14所示。

图14

17.复制螺栓bolt，生成bolt01。

18.在顶视图中创建两个圆锥体Cone01和Cone02，调整它们到如图15所示的位置。

图15

19.确认bolt01处于被选择状态，对Cone01和Cone02进行布尔运算，选择Union运算，使三者合为一体。

20.确认nut处于被选择状态，激活Boolean按钮，对bolt01进行Subtraction运算，生成如图１６所示螺母造型。

图16

21.你可能发现问题了，螺母怎么没孔。这个问题好解决，给螺母施加一个Edit Mesh修改器，选择螺母中间的节点，撤除它们，螺母就形成了。

22.最后给螺栓和螺母赋予材质，这里就不多介绍了，大家可尝试用金银材质，制造出金银螺栓和螺母，最终渲染结果如图17所示。

图17
